| modelis | platformas izmērs | kopējais izmērs | augstums | svars | Maksimālais darba rādiuss | neto svars |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200 kg | 4.5M | 1500 kg |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200 kg | 5M | 1700 kg |
| TGZ-12 | 1200*800 | 6400*1665*1900 | 12m | 200 kg | 6M | 2000 kg |
| TGZ-14 | 1200*800 | 6200*1730*2100 | 14m | 200 kg | 8.5M | 2350 kg |
| TGZ-16 | 1200*800 | 7000*1730*2200 | 16m | 200 kg | 9M | 2600 kg |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200 kg | 10 | 4300 kg |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200 kg | 12M | 4450 kg |

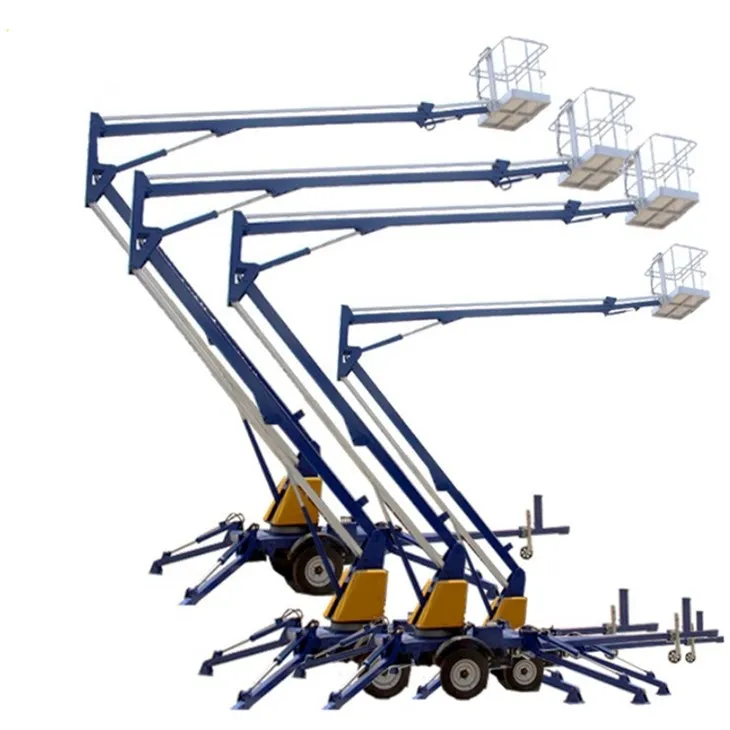

Velkamas šarnīrveida izlices pacēlājs — paskaidrots par rotācijas un pacelšanas mehānismu

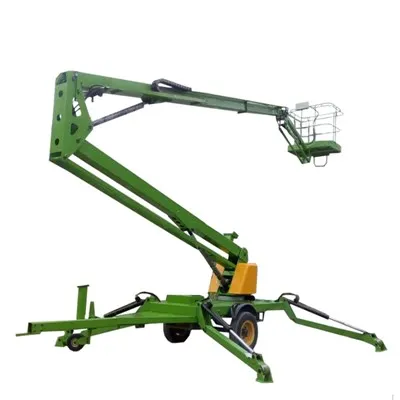

A Velkama šarnīrveida izlices pacēlājs, kas pazīstams arī kā apiekabei{0}}montēta paceļamā darba platforma, ir ļoti daudzpusīga pacelšanas iekārta, kas paredzēta darbam augstumā celtniecībā, objektu apkopē, koku apzāģēšanā un komunālo pakalpojumu instalācijā. Tā kompaktā piekabes konstrukcija ļauj to viegli pārvadāt ar transportlīdzekļiem, savukārt tā šarnīrveida izlices sistēma ļauj operatoriem sasniegt sarežģītas darba pozīcijas.
Šīs mašīnas galvenās tehniskās īpašības slēpjas tajāhidrauliskā pacelšanas sistēma un pagrieziena rotācijas mehānisms, kas kopā ļauj platformai precīzi pārvietoties vertikāli, horizontāli un ap šķēršļiem.
Šarnīrveida strēles pacelšanas sistēma
Velkamās izlices pacēlāja pacelšanas kustība galvenokārt tiek panākta, izmantojot avairāku-sekciju šarnīrsavienojuma konstrukcija, ko darbina hidrauliskie cilindri. Šis dizains ļauj platformai vienmērīgi pārvietoties vairākos virzienos.
1. Galvenās strēles pacelšanas mehānisms
Thegalvenais uzplaukumsir savienots ar pagrieziena galda pamatni caur lieljaudas{0}}eņģes punktu. Aliels hidrauliskais pacelšanas cilindrsir uzstādīts starp šasiju un izlici.
Kad hidrauliskais sūknis piegādā saspiestu eļļu:
Thehidrauliskais cilindrs pagarinās, spiežot strēli uz augšu.
Theizlice griežas ap pamatnes viru, paceļot visu roku.
Kad cilindrs ievelkas, izlice pakāpeniski nolaižas.
Šis mehānisms pārvēršhidrauliskā lineārā kustība pārvēršas rotācijas pacelšanas kustībā, ļaujot strēlei sasniegt stabilu pacēlumu, vienlaikus saglabājot konstrukcijas stingrību.
2. Sekundārais artikulācijas izlice
Virs galvenā strēles ir asekundārā artikulējošā roka, kas palielina elastību un darba sasniedzamību.
Šajā sadaļā tiek izmantots papildušarnīrsavienojuma hidrauliskais cilindrska:
Pielāgoleņķis starp galveno izlici un augšējo izlici
Ļauj platformaisniedzieties pāri šķēršļiem, piemēram, jumtiem, aprīkojumam vai koku zariem
Uzlabo pozicionēšanas precizitāti gaisa darba laikā
Šarnīrveida struktūra ļauj mašīnai darboties"augšup-un-over" kustības, kas nav iespējams ar taisniem teleskopiskajiem pacēlājiem.
3. Platformas nolīdzināšanas sistēma
Lai nodrošinātu operatora drošību, pacelšanas laikā darba grozs paliek horizontāls. Tas tiek panākts, izmantojot amehāniskā vai hidrauliskā pašizlīdzinošā{0}}uzkares sistēma.
Sistēma automātiski pielāgo platformas leņķi, kad izlice kustas, nodrošinot, ka operatora platforma paliekstabils un līdzens visos augstumos.
Hidrauliskā rotācijas (pagriešanas) sistēma
Vēl viena būtiska velkamas stieņa pacēlāja funkcija irhorizontāla rotācija, kas ļauj izlicei aptvert plašu darba zonu, nepārvietojot šasiju.
1. Grozāmas pagriešanas mehānisms
Izlices bloks ir uzstādīts uz arotējošs pagrieziena galdsatrodas šasijas augšpusē. Pagrieziena galds ir savienots ar rāmi caur apagriežamais gultnis(griežas gredzens).
Rotāciju vada:
A hidrauliskais motors
A gliemežpārvads vai planetārā reduktora pārnesumkārba
A pagrieziena gredzens
Kad hidrauliskais motors darbojas, tas darbina pārnesumkārbu, kas griež pagrieziena gredzenu un ļauj visai izlices konstrukcijai griezties ap vertikālo asi.
2. 360-Pakāpju nepārtraukta rotācija
Lielākā daļa velkamo stieņu pacēlāju ir paredzēti, lai sasniegtu360 grādu nepārtraukta rotācija, nodrošinot plašu darba rādiusu, nepārvietojot iekārtu.
Tas ievērojami uzlabo efektivitāti tādās lietojumprogrammās kā:
Ēkas ārējā apkope
Apgaismojuma uzstādīšana
Koku apgriešana
Noliktavas uzturēšana
Hidrauliskā barošanas sistēma
Pacelšanas un rotācijas kustības tiek darbinātas ar akompakts hidrauliskais spēka agregāts, kas parasti ietver:
Elektromotors vai benzīna dzinējs
Hidrauliskais sūknis
Eļļas rezervuārs
Virziena vadības vārsti
Hidrauliskās šļūtenes un cilindri
Operators kontrolē strēles kustību caurivadības sviras vai elektroniskās kursorsviras, kas regulē hidrauliskās eļļas plūsmu uz katru izpildmehānismu.
Šī hidrauliskā sistēma nodrošina:
Vienmērīga pacelšanas kustība
Precīza pozicionēšana
Stabila darbība lielā augstumā
Stabilizācijas sistēma
Pirms pacelšanas darbību sākšanas iekārta ir jāstabilizē, izmantojotčetri hidrauliskie balsti.
Šie balsti:
Izvelciet uz āru no šasijas
Palieliniet atbalsta pamatnes laukumu
Nolīdziniet mašīnu uz nelīdzenas zemes
Kad tie ir izvietoti, tie nodrošina, ka izlices pacēlājs paliekstrukturāli stabils pacelšanas un rotācijas laikā.
Velkamo šarnīrveida izlices pacēlāju priekšrocības
A velkama šarnīrsavienojuma pacēlājspiedāvā vairākas priekšrocības salīdzinājumā ar citām pacēlāju darba platformām:
Ērta transportēšana ar standarta transportlīdzekļiem
Elastīga šarnīra izlice šķēršļu pārvarēšanai
360 grādu rotācija lielam darba pārklājumam
Kompakta uzglabāšana un zemas transportēšanas izmaksas
Uzticama hidrauliskā pacelšanas sistēma
Šo priekšrocību dēļ piekabēs{0}}montējamie strēles pacēlāji tiek plaši izmantotibūvniecības, iekārtu uzturēšanas, komunālās inženierijas un ainavu veidošanas nozarēs.
